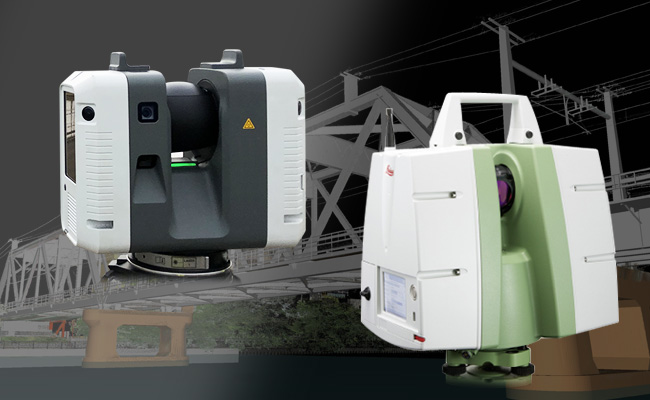

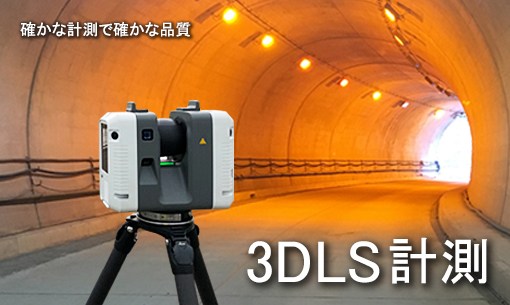

３ＤＬＳ計測（３Ｄレーザースキャナ計測）
3Dレーザー計測はこれからの3D情報化時代の先駆けとなる技術です。
3Dレーザースキャナを用いて取得したデータ「点群」はあらゆる業務を改善します。
現場環境やご利用目的に合わせて低コスト高パフォーマンスな計測をご提案致します。
3Dデータの精度には、計測そのものが重要です。
また、データ処理においても計画・準備された計測が重要です。
原点に立ち返って取り組むことが大切です。

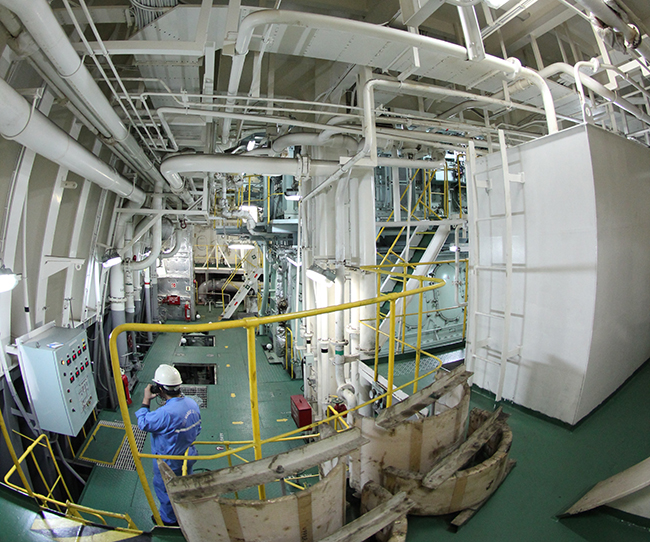

BWTS

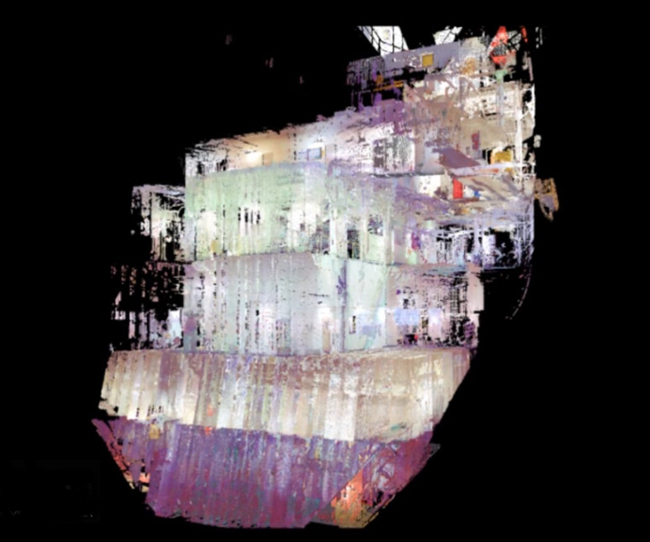

3D設計が主流であるバラスト水処理装置搭載設計では3DLS計測で取得した点群を利用します。
30隻を超える計測実績でお客様のニーズに確実にお応えできる計測
を実現します

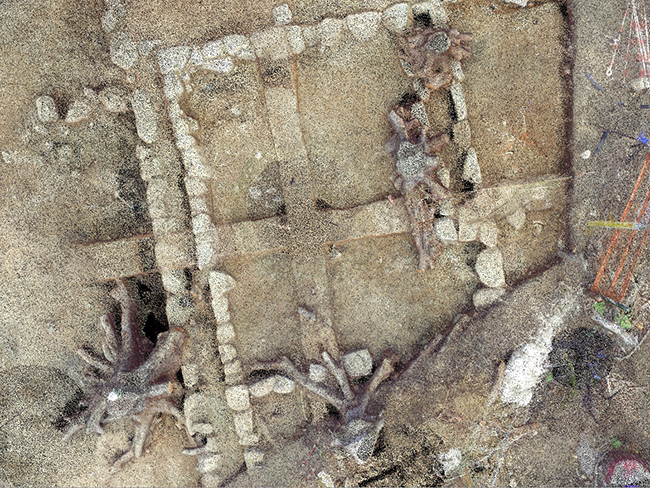

遺跡、遺構、石垣
歴史的建造物の保全のため、現況をそのままデジタルデータとして保存できる3D計測が活用されています。
UAVの空撮と組み合わせたご提案が可能です

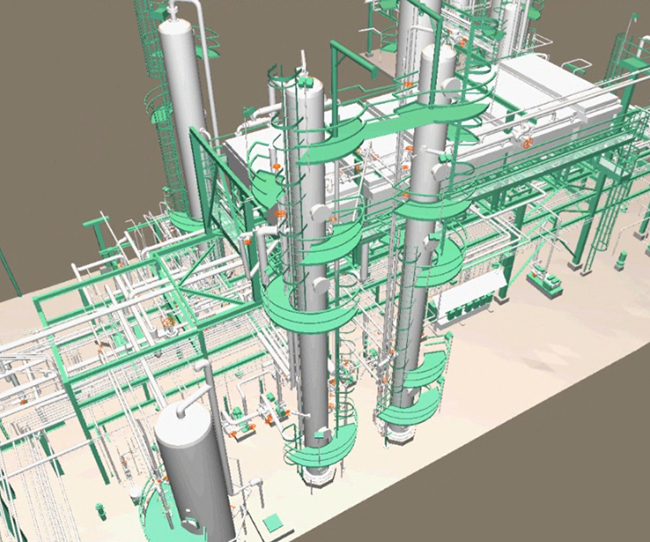

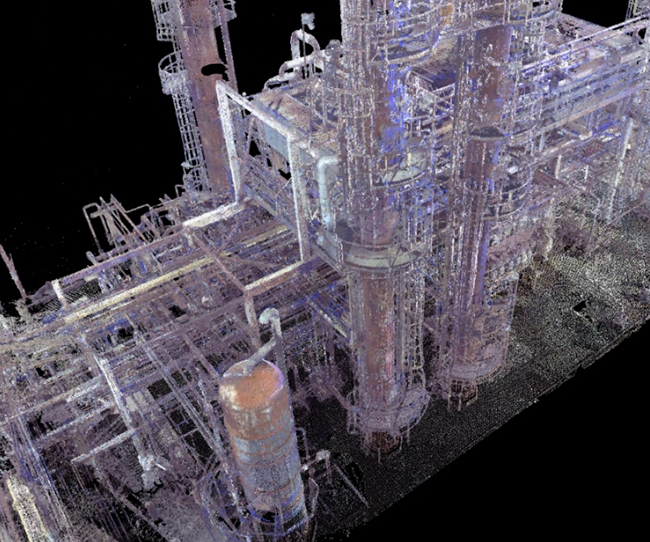

プラント
2D図面が無い/改造による現況がわからない そんな時は3D計測データを使った図面作成が有効です。
3D計測によるモデル化、図面化で修繕作業等が格段に低コストになります
BWTSモデリングまでの流れ
【3DLS計測】
3DLS計測の説明
【合成】
ここに合成の説明
【点群】
ここにできあがった点群の説明
【モデリング】
ここにモデリング方法などの説明
【モデリング完成】
ここに完成モデリングの形式などの説明
遺跡の3DLS計測
【現場の写真】
ドローンを使った空撮であるとかそういった説明
【計測による点群】
左の写真に近い点群の写真や説明

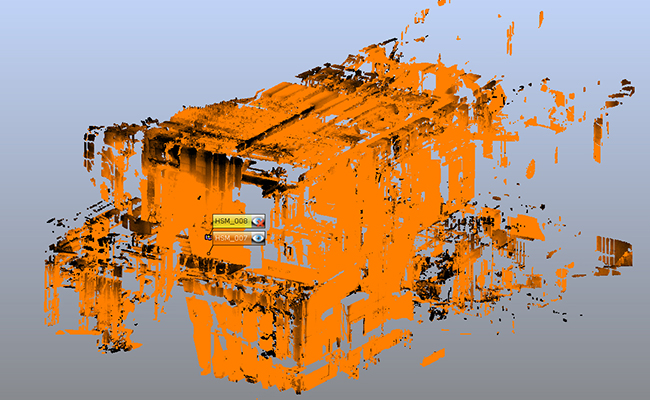

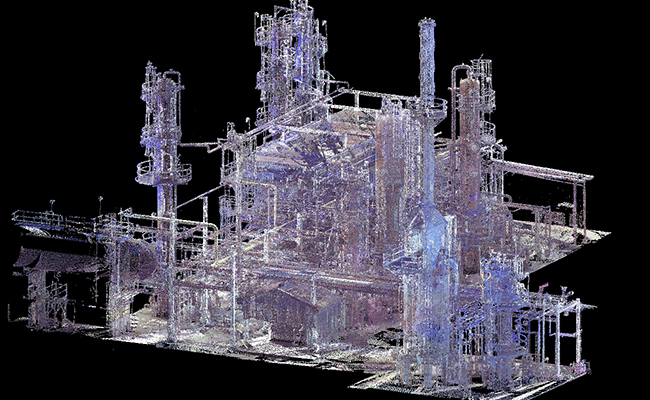

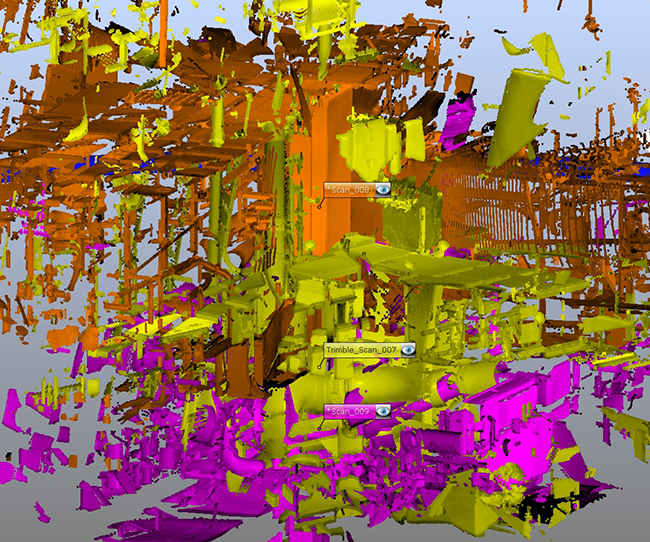

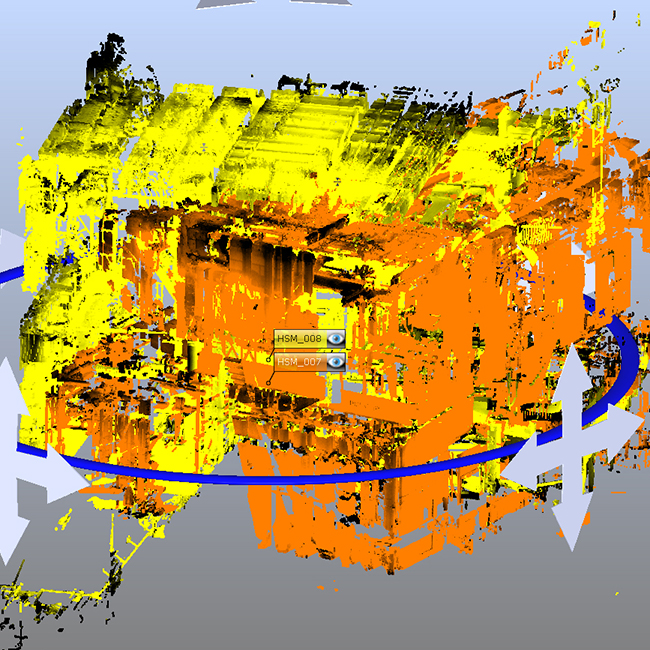

点群合成/位置合わせ
複数箇所で取得した点群データを１ファイルにまとめる作業です。
計測誤差と同様に、合成でも合成誤差と呼ばれる誤差が蓄積します。
最終成果品の精度を考慮した合成を行い、高品質な点群データをご提供致します。
FARO SCENE、Infipoints等で合成できない計測データもご相談下さい。
100％確約はできませんが、合成します。
また、ズレが大きい合成点群もズレを少なくすることができます。
ご依頼の方は、合成点群データだけではなく、計測生データもご準備下さい。

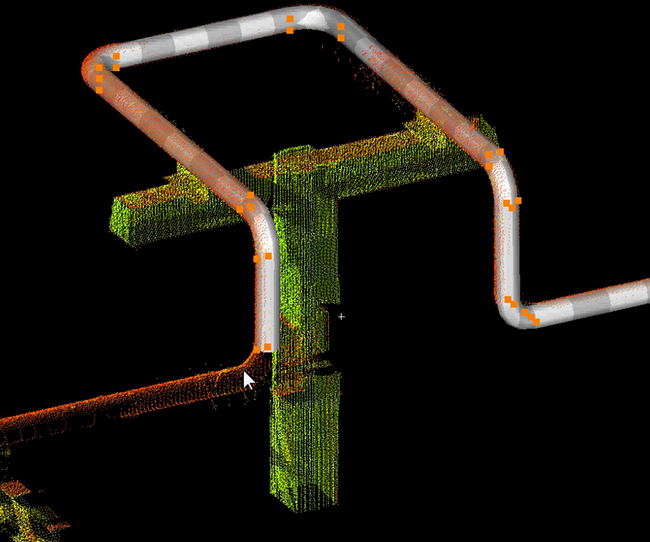

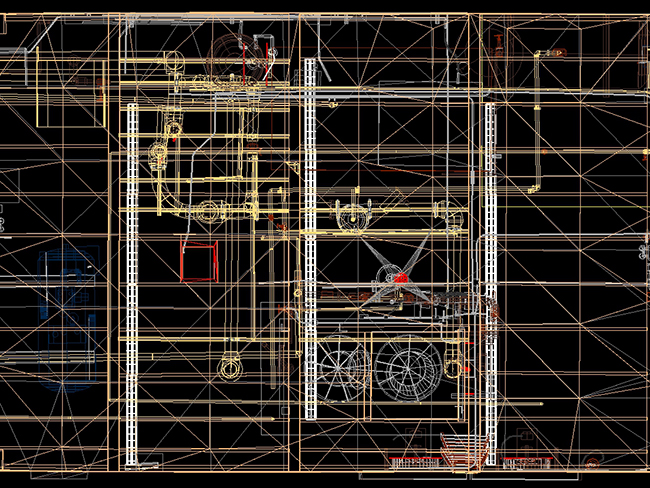

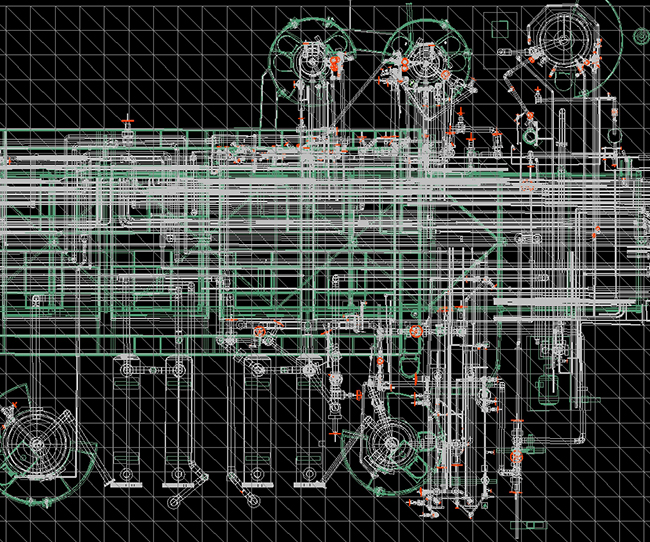

モデリング/3DCAD作成

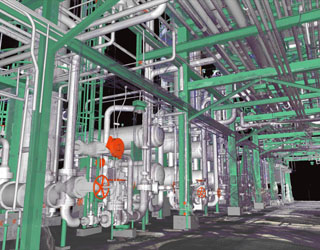

計測/合成によって、現場が完全に再現された点群データをもとに、3DCADを作成します。
JIS規格に基づいた正確なモデルは、2D図面作成や干渉確認など、様々な2次利用が可能です。
BWTS

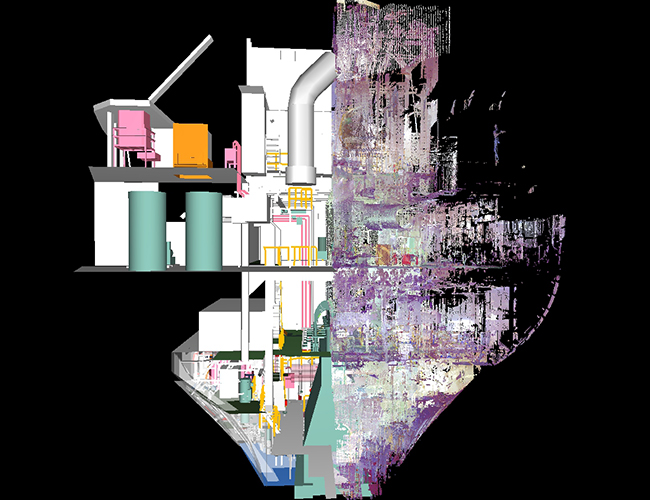

計測点群を元に作成した3DCADは基本/詳細設計、干渉確認に活用できます。
3DCADのデータを活用することで、干渉確認が視覚化されます

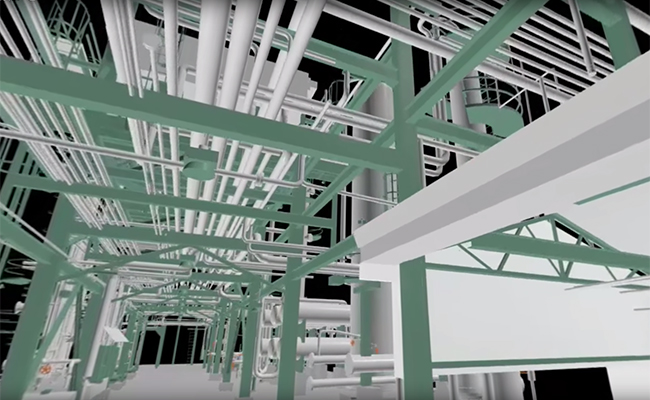

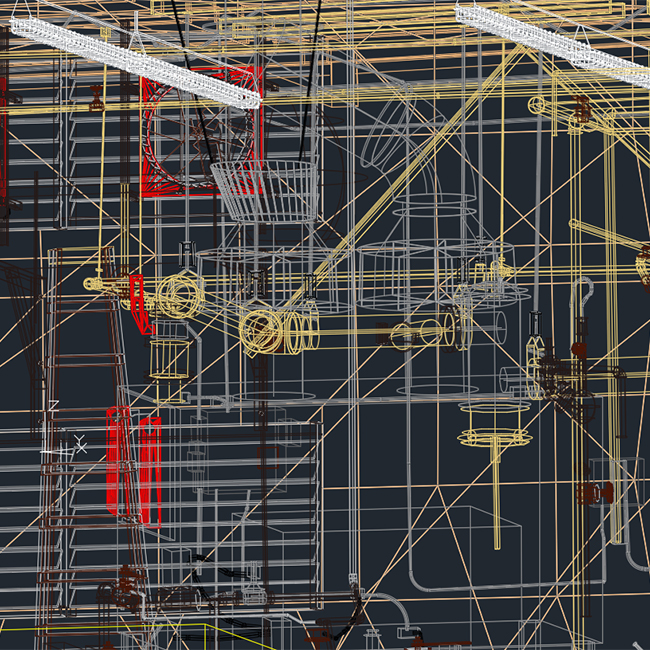

3Dモデルの応用
3Dモデルを作成することで、干渉検証の動画等を作成することができます。プレゼンテーションなどにご活用いただけます。
3D計測による正確なモデルデータの元での検証動画が作成できます
サンプルデータ(ボイラールーム)
弊社でモデリングしたサンプル3DCADデータを無償提供しております。ご利用ソフトでの相性や互換性の確認にご利用ください。
DX（デジタル・トランスフォーメーション）保全
様々なデータを3Dデータと統合することが可能です。
図面も3Dデータと統合します。
必要最小限の費用で有用なデジタルデータを構築し、DXを実現しましょう。
単にデジタル化するだけでは無意味です。
デジタル化の結果、有益であることが成果です。
弊社のこれまでの実績を元にお手伝いさせて頂きます。
アイソメ図 作成
配管調査を3Dレーザースキャナを利用して行い、現況の調査をします。
既存の図面、資料と照合し、From-To、番号、P&IDを確認します。
必要な系統のアイソメ図、P&ID図を作成します。
ご希望により、3Dアイソメ図、3DP&ID図として作成することも可能です。
DXとして、取り組みませんか？
属性情報を追加し、保全の省力化、コスト削減が可能です。
3Dアイソメ図
3次元でのアイソメ作図
2Dアイソメ図
2次元でのアイソメ作図
3Dモデル化
バルブ種別も分かる3Dモデルにすることも可能です

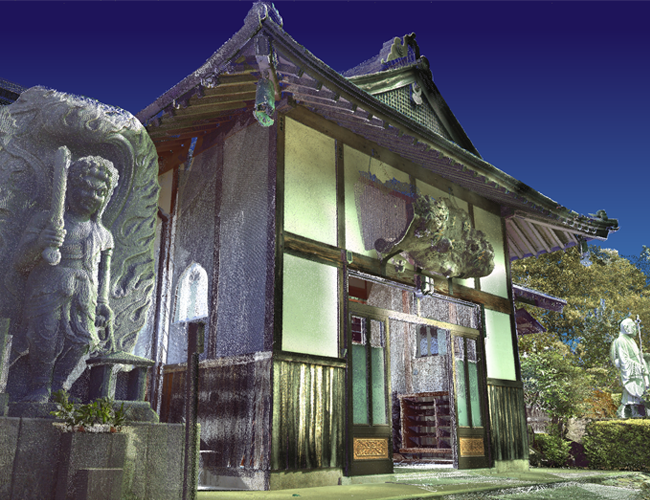

建造物
歴史的建造物の現状把握調査や修繕計画に点群データを活用することで、文化財の保全に役立てます。
寺院
３Dレーザースキャナを使用して計測した点群データの寺院をVRでご覧いただけます

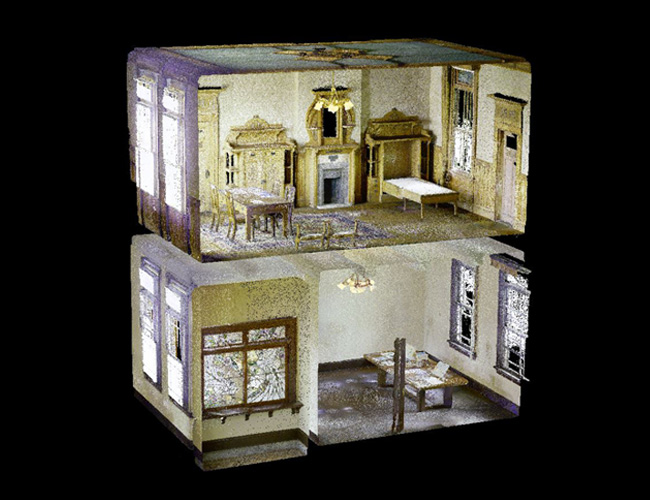

洋館
coming soon.

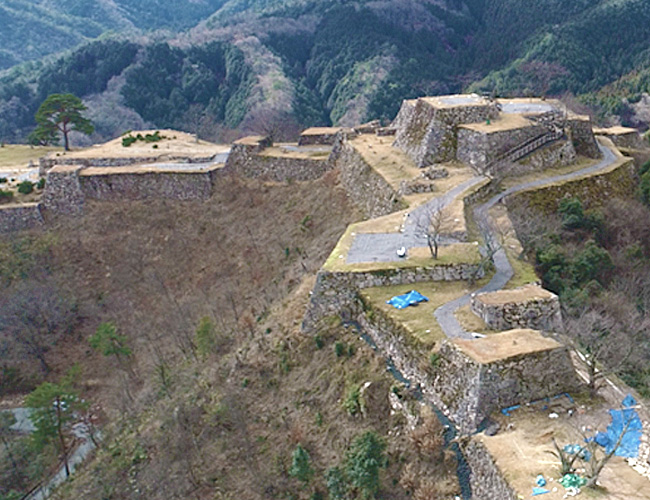

竹田城跡
３Dレーザースキャナを使用して計測した点群データの竹田城跡（発掘調査時）をVRでご覧いただけます
文化財
Coming Soon
文化財（座像）
フォトグラメトリにより復元した座像の
3Dモデルをご覧いただけます

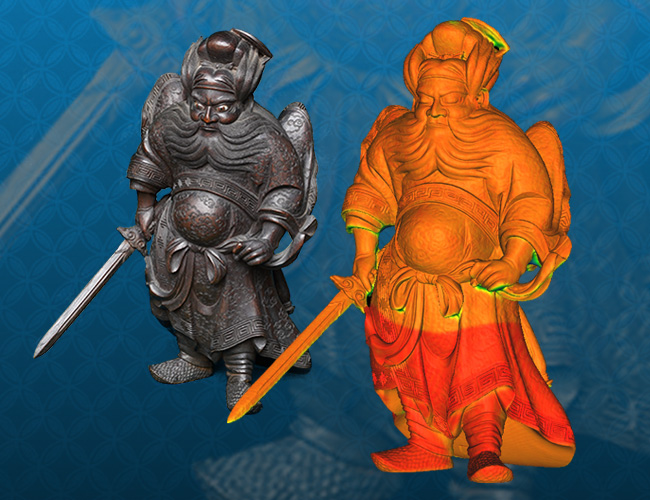

文化財（立像）
フォトグラメトリにより復元した立像の
3Dモデルをご覧いただけます
文化財（彫刻）
coming soon.
Cyclone講習
15年以上にわたる3Dレーザースキャナ計測、モデリングの経験を元に講習を行います。
ライカジオシステムズ社のCycloneの操作方法を解説します。
ライセンスとしては、Cyclone Register、Cyclone Model、Cyclone Basic、Register360、Field360、Cyclone Publisherとなります。
Cyclone Register
計測したデータをターゲットや位置・場所などから合成処理をおこない、公共座標や任意座標の座標変換ができます。
Cyclone Model
合成した点群データをもとに、正確なモデリングをおこないます。
Cyclone Field 360
3Dレーザースキャナで計測したデータをipadのアプリからその場で事前に処理し、自動合成ができます。
パノラマコンテンツ制作
様々な３Dデータと併せて、パノラマコンテンツを制作しています。
３Dデータ(点群/モデル)の中で歩いているようなウォークスルー映像や３Dコンテンツの訴求力を高めるパノラマ動画を作成します。
また、３Dスキャンで得られるパノラマ画像や360°カメラの画像を活用し、現場の提案や課題をいち早く共有できるデータにまとめることで、リードタイム短縮に大きく貢献します。
パノラマＶＲの操作方法
【見たい場所をクリックする】
地図内の見たい場所をクリックします
【画面内をマウスで動かす】
画面内をマウスでドラッグすると、その方向に視界が移動します
パノラマVRの操作方法
【見たい場所をクリックする】
地図内の見たい場所をクリックします
【画面内をマウスで動かす】
画面内をマウスでドラッグすると、その方向に視界が移動します
パノラマ動画の操作方法
【動画の再生中】
再生中、一時停止中、どちらでも視界を動かすことが可能です
【画面内をマウスで動かす】
画面内をマウスでドラッグすると、その方向に視界が移動します
UAV（ドローン）
UAV（ドローン）を用いて空撮による計測が可能です。
空撮画像からの３D計測になるので3DLSよりコストが安価になります。
計測だけでなくUAV飛行講習や練習空間の提供なども行っています。
遺跡の空撮計測
工事等で出てきた遺跡を空撮による計測から、手早く現状を保存することができます。
空撮による計測から、データをご依頼いただいた形に加工することもできます
UAV飛行練習広場
UAV飛行の練習環境はなかなか確保できないとのお悩みの声が多いです。
ここでは定期的にドローンに触れ合う練習会やイベントを開催しています。
ご一緒に飛行練習しませんか？UAV飛行に慣れたスタッフが飛行練習のお手伝いを致します。
空撮による計測
【空撮したデータ】
空撮したデータの説明
【ご依頼いただいた形式への加工】
加工できる形式の説明
レンタル
近年３Dレーザースキャナ計測の活用シーンはとても増えてきています。
しかし、3Dレーザースキャナは安価なものではなく、
少しだけ使いたい場合にはご利用が困難なツールでした。
そこで、弊社では1日からご利用可能なスキャナレンタルを取り扱っています。
付属品も充実しており、届いてすぐにそのまま計測ができる形式でお届けしております。
レンタルだけでなく、計測後の後処理などもお引き受けいたします。別途ご相談ください。
3Dスキャナーレンタル
付属品がそれぞれ違っております。予めご確認ください。
どの機種をレンタルしたら良いのか迷った場合には、目的や現場環境をお教えください。ご希望に見合った機種をお勧めさせていただきます。
G1
BLK360本体、iPad Pro 1台、バッテリー2個、充電器、
専用三脚、キャリングケース、クイックガイド
専用三脚、専用ターゲットとターゲット用三脚（6組）、
整準盤、メジャー、LANケーブル、取扱説明書
